Zastosowanie przekaźnika do urządzenia zwiernego

[m.grzebinoga]

Większość sterowników elektronicznych podaje od razu napięcie 230V (uruchomienie pompy, zaworu, maty grzejnej itp). Z wielu powodów takie rozwiązanie jest bardzo wygodne. Jednak część pieców (w szczególności gazowych) nie może dostać od razu napięcia 230V i jest sterowane przez zwarcie i rozwarcie odpowiedniego obwodu (w miejscu gdzie podłącza się termostat jest mostek - obwód zwarty piec pracuje, obwód rozwarty piec nie pracuje). Niektóre sterowniki, termostaty są dostępne w wersji zwiernej (bezpotencjałowej), które umożliwiają bezpośrednie podłączenie takiego pieca.

Część sterowników ze względu na swoją konstrukcję nie może być zmodyfikowana do sterowania zwiernego i podaje od razu napięcie 230V. W takim przypadku potrzeby jest jeszcze przekaźnik zwierno/rozwierny (gdy dostanie napięcie 230V zwiera styki w piecu i uruchamia piec. Gdy napięcia nie ma - rozwiera styki - piec nie pracuje). Takie przekaźniki mieszczą się w puszce montażowej więc w ogóle ich nie widać (ale wówczas należy przylutowywać przewody do nóżek przekaźnika) lub mogą być montowane na specjalnych podstawkach (gniazdach) w rozdzielni elektrycznej na szynie DIN (łatwiejsze podłączenie i montaż).

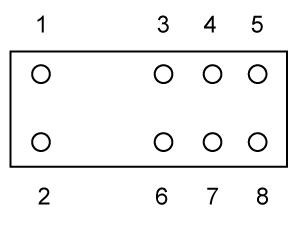

• Jeżeli brak napięcia na styki 1-2 następuje zwarcie obwodu 4-6 (4-8 rozwarte).

• Po podaniu napięcia na styki 1-2 następuje zwarcie obwodu 4-8 (4-6 rozwarte).


Podłączenie:

• 1 - linia neutralna (N)

• 2 - sygnał sterujący - faza 230V od sterownika

• 4 - 8 przewody sterujące do urządzenia zwiernego (np. piec gazowy).
